Nissan 350z v1

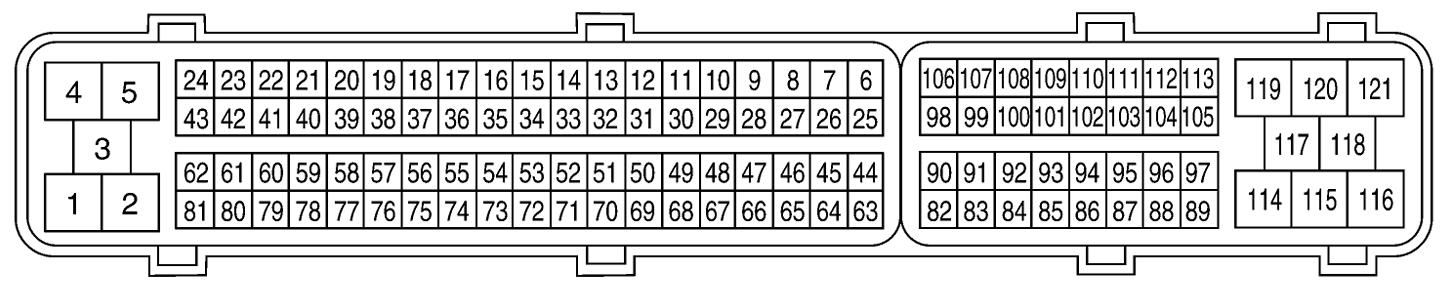

Распиновка

Список входов

Аналоговые входы

#	название	описание	подтяжка
12	PS PRES	давление ГУР
16	O2SFL	датчик кислорода передний (банк 2)
32	FTPRS	давление паров топлива
34	TA	температура воздуха	2400 Ом
35	O2SFR	датчик кислорода передний (банк 1)
50	TPS1	положение дроссельной заслонки (канал 1)
51	QA+	массовый расход воздуха
54	OILT	температура масла	2400 Ом
55	O2SRL	датчик кислорода задний (банк 2)	*
69	TPS2	положение дроссельной заслонки (канал 2)
70	PDPRES	давление кондиционера
73	TW	температура охлаждающей жидкости	2400 Ом
74	O2SRR	датчик кислорода задний (банк 1)	*
98	APS2	положение педали акселератора (канал 2)
99	ASCDSW	переключатель управления круиз-контролем	2400 Ом
106	APS1	положение педали акселератора (канал 1)
107	FTT	температура топлива	2400 Ом

* Для этих каналов предусмотрено программное включение подтягивающего резистора 2.4 кОм. «Подтяжка» нужна для подключения к этим каналам датчиков температуры.

Дискретные входы

#	название	описание	тип входа
13	POS	положение коленвала	инд. / холл
14	PHASE(L)	положение впускного распредвала (банк 2)	холл
33	PHASE(R)	положение впускного распредвала (банк 1)	холл
36	NT	скорость вращения входного вала АКПП	инд. / холл
53	EVCPUS ER	положение выпускного распредвала (банк 1)	инд. / холл
56	inH5	свободно конфигурируемый вход	+12В
57	inH3	свободно конфигурируемый вход	+12В
58	inH1	свободно конфигурируемый вход	+12В
71	SPD	датчик скорости	масса (холл)
72	EVCPUS EL	положение выпускного распредвала (банк 2)	инд. / холл
75	inH6	свободно конфигурируемый вход	+12В
76	inH4	свободно конфигурируемый вход	+12В
77	inH2	свободно конфигурируемый вход	+12В
100	inL1	свободно конфигурируемый вход	масса
101	BRAKE	педаль тормоза	+12В
102	NEUT	сигнал нейтрали	масса
105	inL2	свободно конфигурируемый вход	масса
108	BNCSW	педаль тормоза (нормально-замкнутый канал)	+12В
109	IGSW	замок зажигания (замер напряжения форсунок)	+12В
110	inL3	свободно конфигурируемый вход	масса

Выходы верхнего уровня (12в)

#	выход	описание	ШИМ*
28	S4	свободно конфигурируемый выход	*
29	S3	свободно конфигурируемый выход	*
30	S2	свободно конфигурируемый выход	*
31	S1	свободно конфигурируемый выход	нет
63	S7	свободно конфигурируемый выход	да
64	S6	свободно конфигурируемый выход	да
65	S5	свободно конфигурируемый выход	*
92	MREL-H	управление главным реле плюсом	нет

Допустимая номинальная нагрузка на каналах S1..S7 1А

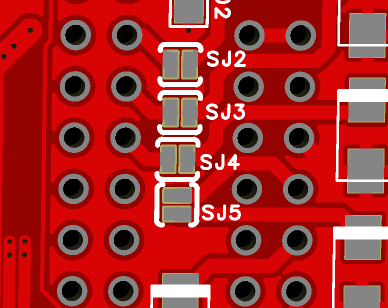

* на выходах S2 - S5 для управления индуктивной нагрузкой в ШИМ режиме, надо запаять соответствующие перемычки с обратной стороны платы (SJ2 для выхода S2, и т.д.)

Выходы катушек зажигания (5в)

#	выход
43	IGN#8
59	IGN#7
60	IGN#5
61	IGN#3
62	IGN#1
79	IGN#6
80	IGN#4
81	IGN#2

Выходы нижнего уровня (на массу)

#	выход	описание	ШИМ*	ток
2	O2HFL	нагреватель переднего датчика кислорода (банк 2)	да	1А
6,7	O2HRL	нагреватель заднего датчика кислорода (банк 2)	да	1.5А
8	C-EVC(L)	фазовращатель выпускного распредвала (банк 2)	да	1.7А
9	C-EVC(R)	фазовращатель выпускного распредвала (банк 1)	да	1.7А
10	C-IVC(L)	фазовращатель впускного распредвала (банк 2)	да	1А
11	C-IVC(R)	фазовращатель впускного распредвала (банк 1)	да	1А
18	INJ#11	топливная форсунка #11	нет	3А
19	INJ#9	топливная форсунка #9	нет	3А
20	INJ#7	топливная форсунка #7	нет	3А
21	INJ#5	топливная форсунка #5	нет	3А
22	INJ#3	топливная форсунка #3	нет	3А
23	INJ#1	топливная форсунка #1	нет	3А
24	O2HFR	нагреватель переднего датчика кислорода (банк 1)	да	1А
25,26	O2HRR	нагреватель заднего датчика кислорода (банк 1)	да	1.5А
37	INJ#12	топливная форсунка #12	нет	3А
38	INJ#10	топливная форсунка #10	нет	3А
39	INJ#8	топливная форсунка #8	нет	3А
40	INJ#6	топливная форсунка #6	нет	3А
41	INJ#4	топливная форсунка #4	нет	3А
42	INJ#2	топливная форсунка #2	нет	3А
45	EVAP	клапан вентиляции бензобака (purge volume)	нет	1.5А
103	TACH	выход тахометра	нет	0.1А
104	MOTRLY	реле питания электро-дросселя	нет	0.7А
111	SSOFF	управление главным реле минусом	нет	1A
113	FPR	реле топливного насоса	нет	0.7А
117	CDCV	клапан вентиляции бензобака (vent)	нет	1.5А

Другое

#	название	описание
4	MOTOR2	выход на мотор дроссельной заслонки
5	MOTOR1	выход на мотор дроссельной заслонки
15	KNK1	датчик детонации 1
52	KNK2	датчик детонации 2
86, 87	СAN-L	CAN-шина автомобиля
88	СOM-H	Дата-кабель для настройки (красный)
89	СOM-L	Дата-кабель для настройки (синий)
94, 95	СAN-H	CAN-шина автомобиля
97	СOM-G	Дата-кабель для настройки (черный)

Питание и масса

#	название	напряжение	описание
1	GND	0в	масса блока
3	VMOT	12в	питание мотора дроссельной заслонки
47	AVCC2	5в	питание датчика положения дроссельной заслонки
48	AVCC	5в	питание датчика давления паров топлива
49	AVCC	5в	питание датчика давления фреона
66	GND-A	0в	масса датчика положения дроссельной заслонки
67	GND-A	0в	масса датчика массового расхода воздуха, давления [ГУР, фреона и паров топлива], температуры [воды и масла], переключателя круиза
68	AVCC	5в	питание датчика давления ГУР
78	GND-O2	0в	масса кислородных датчиков
82	GND-A	0в	масса педали газа
83	GND-A2	0в	масса педали газа
90, 91	AVCC2	5в	питание педали газа
96	GND-A	0в	масса (дополнительно)
115, 116	GND	0в	масса блока
119, 120	VB	12в	питание блока (с главного реле)
121	BATT	12в	постоянный + (не используется)
